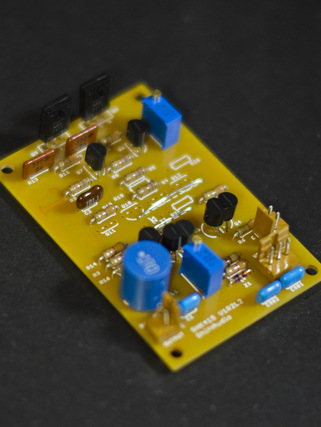

ディスクリートヘッドフォンアンプ自作キット SHK415

ディスクリートヘッドフォンアンプ自作キット

シンプルなディスクリート構成のヘッドフォンアンプの自作キットです。

初段は N-Channel J-FET による差動増幅回路。定電流回路は NPNバイポーラトランジスタを使用。

初段の出力を、PNPトランジスタによるカレントアンプで電流を折り返し、その電流でドライブ段の NPNトランジスタを駆動。エミッタフォロワのドライブ段で出力段の NPNトランジスタを駆動し、その正負の電流を合成してヘッドフォンを駆動。

片チャンネルで J-FET 2石、NPNトランジスタ5石、PNPトランジスタ2石、ツェナーダイオード1石、抵抗器18本、ポテンショメータ2本、コイル1本で構成されています。

必要最小限、シンプルであることを追求した美しい回路です。

このアンプは現在開発中です。近日中にみなさまのお手元にお届けできる予定です。(予価7,900円前後)

組み立て手順書などはない上級者向けのキットになっています。電子工作初心者の方にはヘッドフォンアンプ自作キットを用意しています。

標準版

汎用部品を用いて価格を抑えたモデル。

初段J-FET : 東芝2SK30ATM
定電流回路NPN : 東芝2SC1815, NEC 2SC945 or Fairchild KSC1845
2段目PNP : 東芝2SA1015, NEC 2SA733 or Fairchild KSA992
ドライブ段NPN : 東芝2SC1815, NEC 2SC945 or Fairchild KSC1845
出力段NPN : STMicro MJE3055T

予価7,900円(2回路分)

Version N

製造終了品を含む NOS(New Old Stock)部品を使った個数限定品。

初段J-FET : 東芝2SK30ATM
定電流回路NPN : NEC 2SC945
2段目PNP : NEC 2SA733
ドライブ段NPN : NEC 2SC945
出力段NPN : NEC 2SD415

価格未定

Version S

製造終了品を含む NOS(New Old Stock)部品を使った個数限定品。

初段J-FET : 東芝2SK30ATM
定電流回路NPN : SANYO 2SD1835
2段目PNP : SANYO 2SB1229
ドライブ段NPN : SANYO 2SD1835
出力段NPN : SANYO 2SD600

価格未定

Version T

製造終了品を含む NOS(New Old Stock)部品を使った個数限定品。

初段J-FET : 東芝2SK30ATM
定電流回路NPN : 東芝2SC1815
2段目PNP : 東芝2SA1015
ドライブ段NPN : 東芝2SC1815
出力段NPN : 東芝 2SD880

価格未定

ダウンロード

型式	製造元	種類	形状	ピン	最大V-CBO	最大IC	最大P-D(Ta)	hFE	Cob	NF	市場価格	備考
2SA733-R	NEC	PNP	TO-92	ECB	-60V	-100mA	250mW	90～180	4.5pF	-	- (製造終了)	2SC945 とコンプリペア
2SA733-Q								135～270
2SA733-P								200～400
2SA733-K								300～600
2SC945-R	NEC	NPN	TO-92	ECB	60V	100mA	250mW	90～180	3.0pF	-	- (製造終了)	2SA733 とコンプリペア
2SC945-Q								135～270
2SC945-P								200～400
2SC945-K								300～600
2SA950-O	TOSHIBA	PNP	TO-92	ECB	-35V	-800mA	600mW	100～200	19pF	-	- (製造終了)	2SC2120 とコンプリペア
2SA950-Y	TOSHIBA	PNP	TO-92	ECB	-35V	-800mA	600mW	160～320	19pF	-	- (製造終了)	2SC2120 とコンプリペア
2SC2120-O	TOSHIBA	NPN	TO-92	ECB	35V	800mA	600mW	100～200	13pF	-	- (製造終了)	2SA950 とコンプリペア
2SC2120-Y	TOSHIBA	NPN	TO-92	ECB	35V	800mA	600mW	160～320	13pF	-	- (製造終了)	2SA950 とコンプリペア
2SA970-GR	TOSHIBA	PNP	TO-92	ECB	-120V	-100mA	300mW	200～400	4.0pF	2～6dB	- (製造終了)	2SC2240 とコンプリペア
2SA970-BL	TOSHIBA	PNP	TO-92	ECB	-120V	-100mA	300mW	350～700	4.0pF	2～6dB	- (製造終了)	2SC2240 とコンプリペア
2SC2240-GR	TOSHIBA	NPN	TO-92	ECB	120V	100mA	300mW	200～400	3.0pF	2～6dB	- (製造終了)	2SA970 とコンプリペア
2SC2240-Y	TOSHIBA	NPN	TO-92	ECB	120V	100mA	300mW	160～320	3.0pF	2～6dB	- (製造終了)	2SA970 とコンプリペア
2SA992-P	NEC	PNP	TO-92	ECB	-120V	-50mA	500mW	200～400	2.0～3.0pF	-	- (製造終了)	2SC1845 とコンプリペア
2SA992-F								300～600
2SA992-E								400～800
2SC1845-P	NEC	NPN	TO-92	ECB	120V	50mA	500mW	200～400	1.6～2.5pF	-	- (製造終了)	2SA992 とコンプリペア
2SC1845-F								300～600
2SC1845-E								400～800
2SC1845-U								600～1200
2SA999-D	MITSUBISHI	PNP	TO-92	ECB	-50V	-200mA	300mW	90～180	6.5pF	20dB	- (製造終了)	2SC2320 とコンプリペア
2SA999-E								150～300
2SA999-F								250～500
2SA999-G								400～800
2SC2320-D	MITSUBISHI	NPN	TO-92	ECB	50V	200mA	300mW	90～180	3.5pF	2dB	- (製造終了)	2SA999 とコンプリペア
2SC2320-E								150～300
2SC2320-F								250～500
2SC2320-G								400～800
2SB1229-R	SANYO	PNP	TO-92	ECB	-50V	-2A	750mW	100～200	22pF	-	400～600円	2SD1835 とコンプリペア
2SB1229-S								140～280
2SB1229-T								200～400
2SB1229-U								280～560
2SD1835-R	SANYO	NPN	TO-92	ECB	50V	2A	750mW	100～200	12pF	-	35～150円	2SB1229 とコンプリペア
2SD1835-S								140～280
2SD1835-T								200～400
2SD1835-U								280～560
2SD1818-M	NEC	NPN	TO-126	ECB	60V	3A	1,300mW	100～200	30pF	-	80円～	2SB1217 とコンプリペア
2SD1818-L								160～320
2SD1818-K								200～400
2SD600-D	SANYO	NPN	TO-126	ECB	100V	1A	1,000mW	60～120	20pF	-	- (製造終了)	2SB631 とコンプリペア
2SD600-E								100～200
2SD600-F								160～320
2SD880-O	TOSHIBA	NPN	TO-220	ECB	60V	3A	1,500mW	60～120	70pF	-	- (製造終了)	2SB834 とコンプリペア
2SD880-Y								100～200
2SD880-GR								150～300
MJE2955T	FAIRCHILD	PNP	TO-220	BCE	-60V	-10A	600mW	20～100	-	-	80～160円	MJE3055T とコンプリペア
MJE3055T	FAIRCHILD	NPN	TO-220	BCE	60V	10A	600mW	20～100	-	-	80～150円	MJE2955T とコンプリペア
