ヘッドフォンアンプ自作キット

シンプルな回路が奏でるステキな音楽。自作オーディオの入門用として定番の Chu Moy式ヘッドフォンアンプが作れるキットがあります。

市販の電子パーツを集めて作ることもできますが、ひと通り揃えるのは大変です。そこで、アンプ一式の部品が揃った、ハンダ付けで作れるオリジナル設計のプリント基板をセットにしたキットを作りました。

キットの中には、オリジナルプリント基板、オペアンプ、抵抗器、フィルムコンデンサ、電解コンデンサ、端子、ボリューム、配線材が入っています。

ニッパー、ハンダゴテ、糸ハンダ、電池(006P)を用意すればヘッドフォンアンプを自作できます。

いずれもケースは付属しないので、タッパーやお菓子の空き缶を使ってオリジナルの一台を作ってください。

大変ご好評いただいており、生産が追いつかないためご注文いただいてから発送までしばらくお待ち頂くことがあります。
一部商品についてはWeb shop BispaAmazon.co.jpにて取り扱い頂いており、こちらは若干数の在庫があります。
お急ぎの場合はBispaAmazon.co.jpをご利用頂くよう、お願い致します。

pine kit

キットを作って楽しんだあとも、毎日実用的に使えるセットです。部品には高級オーディオ用部品を使います。

  • オリジナルプリント基板
  • オペアンプ:MUSES8920
  • 抵抗器:TAKMAN REX "The Pink"
  • フィルムコンデンサ:ニッセイMMT
  • 電解コンデンサ:日本ケミコンKMG
  • ボリューム:アルプスRK097互換品(RD925G)
  • 入出力端子:3.5mmステレオミニジャック
  • 仮想GND:専用IC
  • わかりやすい組み立て説明書

3,900円
Amazon.co.jp

bamboo kit

オーディオ専用部品を使わないことでお求めやすいセットです。

  • オリジナルプリント基板
  • オペアンプ:OPA2134
  • 抵抗器:TAKMAN REX "The Pink" → 汎用抵抗器
  • フィルムコンデンサ:ニッセイMMT
  • 電解コンデンサ:日本ケミコンKMG
  • ボリューム:アルプスRK097互換品(RD925G)
  • 入出力端子:3.5mmステレオミニジャック
  • 仮想GND:専用IC → 抵抗分圧
  • わかりやすい組み立て説明書

2,700円
Amazon.co.jp
Bispa

plum kit

ビンボーさんのために用意しました。数量限定です。

  • オリジナルプリント基板
  • オペアンプ:NJM072、TL072、TL082 or その他汎用J-FET入力オペアンプ
  • 抵抗器:汎用抵抗器 → そこら辺で余ってた抵抗器(メーカー、種類は不揃い)
  • コンデンサ:汎用フィルムコンデンサ → 積セラとか(メーカー、種類は不揃い)
  • 電解コンデンサ:日本ケミコンKMG or SMG → PC用の安い電解コンデンサ
  • ボリューム:なし(音量は半固定。抵抗器の定数を選ぶことである程度選択可能)
  • 入出力端子:3.5mmステレオミニジャック
  • 仮想GND:抵抗分圧
  • わかりやすい組み立て説明書

1,500円

※plum kit の場合、お届けするキットには個別の抵抗器の抵抗値、コンデンサの容量が書かれていません。カラーコードの読みながら、部品を取り付ける必要があります。

いずれも部品は予告なく同等品に変わる場合があります。

plum kitには音量調整用のボリュームが付いていません。回路中の抵抗器2本の定数を変えることで、好きな音量で固定できます。(音量調節はできません)

ただし、基板は pine kitbamboo kitと同じものなので、お好きなボリュームを使うこともできます。

plum kitの抵抗器やコンデンサなどの電子部品は、カーボン抵抗と金属皮膜抵抗などが混在することもあります。またサイズも不揃いなことがあります。在庫余剰品を使うため、オーディオグレード部品が入ってることもあります。

電子工作教室用のお得なおまとめパックもあります。bamboo kit 50個~でディスカウントします。この場合、包装は異なります。また説明書は電子データとなる場合もあります。

各キットとも部品の銘柄指定はできません。ただし、出荷分の部品になにが使われるかはお問い合わせいただければお答えします。

ダウンロード

写真

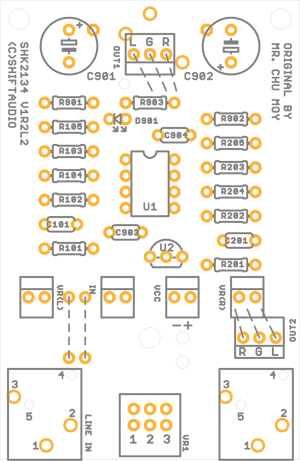

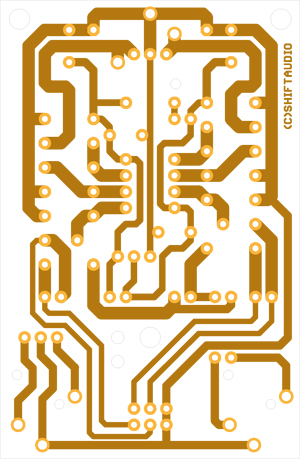

オリジナル基板

こちらのアートワークは個人的に基板を作られる場合などはご自由にお使いください。ガーバーデータはこちらです。ガーバーデータの内容は無保証です。
